Opto механически модуль переключателя стекловолокна 1x4 для контроля системы OXC

1x4 Opto Mechanical Optical Fiber Switch Module For OXC System Monitoring

Большие изображения : Opto механически модуль переключателя стекловолокна 1x4 для контроля системы OXC

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	GEZHI or OEM
Сертификация:	CE/FCC/RoHS/TUV/UL
Номер модели:	Оптически переключатель GZ-1x4

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Get Latest Price
Упаковывая детали:	2pcs в пене с бумажной коробкой
Время доставки:	дни 2~7working
Поставка способности:	60000pcs в месяц

контакт

Подробное описание продукта

Название продукта:	Переключатель волокна оптически	Длина волны:	1260~1650nm или 850nm
Канал:	1кс4	Тип волокна:	Одиночные режим или мультимодный
Соединитель:	ЛК/СК/ФК/СТ (ПК или АПК)	Применение:	Системный контроль
Высокий свет:	волоконно оптический коммутатор , Оптический модуль коммутатора

Opto механический модуль переключателя стекловолокна 1x4 для системного контроля OXC

Переключатель GEZHI Photonics 1x4 механический оптически подключает оптически каналы путем перенаправлять входящий оптически сигнал в выбранное волокно выхода.

Переключатель GEZHI 1x4 механический оптически поддержать всю длину волны на 1260nm~1650nm или мультимодном 850nm, оно предлагает ультравысокую надежность, низкую вносимую потерю, быстро переключая скорость так же, как двухнаправленное представление. Оптически переключатели широко использованы для оптически сети, защиты, предохранения от передатчика и приемника, испытательной системы сети и инструментирований.

Переключатель GEZHI 1×4 оптически вид функционального компонента, со способностью переключать оптически маршрут. В системе передачи стекловолокна, он использован для контроля волокна мульти-канала, multi выбора детектора источника света, и предохранение от etc. пути стекловолокна кроме, он также использован в испытательной системе стекловолокна для стекловолокна и своего компонентного теста, теста на открытом воздухе кабеля и системы мониторинга датчиков мульти-пятна оптически.

Особенности

Широкий диапазон длины волны
Низкая помеха
Высокая стабильность, высокая надежность
свободный от Эпоксидн на оптически пути

Спецификация

Параметры	Блок	GZ-FSW-1×4T
Диапазон длины волны	nm	850±40/1300±40	1260 \| 1650
Длина волны теста	nm	850 / 1300	1310 / 1550
Вносимая потеря	dB	Тип: 1,3 Макс: 1,5
Потеря возвращения	dB	≥ 30 MM ≥ 50 SM
Помеха	dB	≥ 35 MM ≥ 55 SM
PDL	dB	≤0.15
WDL	dB	≤0.35
Повторимость	dB	≤±0.05
Стойкость	Циклы	≥ 10 миллионов
Переключая время	госпожа	≤8
Оптически сила	mW	≤500
Рабочая температура	℃	-20 \| +70
Температура хранения	℃	-40 \| +85
Относительная влажность	%	5 \| 95
Размер	mm	(L) 86× (W) 80× (H) 16 ±0.2

1x4 оптически переключатель - требование к электропитания

Параметры	Минута	Тип	Макс	Блок
Поставка напряжения тока DC (5V)	4,75	5	5,25	V
Поставка напряжения тока DC (3.3V)	3,14	3,3	3,45	V
Питание током DC (5V)			150	мамы
Питание током DC (3.3V)			100	мамы

1x4 оптически переключатель - конфигурации PIN

Pin нет.	Имя сигнала	I / O	Описание
1	VCC1	Входной сигнал	VDC электропитания переключателя 5.0±5%
2	AGND	Входной сигнал	Сетноая-аналогов земля
3	D0	Входной сигнал	LVTTL, бит 0 выбора канала
4	D1	Входной сигнал	LVTTL, бит 1 выбора канала
5	D2	Входной сигнал	LVTTL, бит 2 выбора канала
6	Начало	Входной сигнал	LVTTL, строб начала (отрицательный пуск перехода)
7	Готовый	Выход	LVTTL, готовое (High=Not готовое, Low=Ready)
8	Ошибка	Выход	LVTTL, ошибка (ошибка High=No, Low=Error)
9	DGND	Входной сигнал	Земля цифров (CMOS)
10	VCC2	Входной сигнал	электропитание +3,3 (3.14~3.45) v CMOS (максимальные 100mA)
11	NA
12	NA
13	S0	Выход	LVTTL, бит 0 выхода состояния переключателя
14	S1	Выход	LVTTL, бит 1 выхода состояния переключателя
15	S2	Выход	LVTTL, бит 2 выхода состояния переключателя
16	T0	Выход	LVTTL, тип определение модуля
17	T1	Выход	LVTTL, тип определение модуля
18	T2	Выход	LVTTL, тип определение модуля

1x4 оптически переключатель - состояние переключателя

Входной сигнал			Активный канал	Выход
D2	D1	D0	Активный канал	S2	S1	S0
0	0	0	→ 1 COM	0	0	0
0	0	1	→ 2 COM	0	0	1
0	1	0	→ 3 COM	0	1	0
0	1	1	→ 4 COM	0	1	1
1	0	0	Ошибка	Владение
1	0	1	Ошибка	Владение
1	1	0	Ошибка	Владение
1	1	1	Ошибка	Владение

Примечание: 1)Начальная установка: COM→1. 2)Состояние включения питания как эти же как наиболее поздно состояние выключения. (Удерживание состояния выключения)

1x4 оптически переключатель - оптически маршрут

1x4 оптически переключатель - состояние переключателя

Тип модуля	T2	T1	T0
модуль переключателя 1×4	0	0	0
модуль переключателя 1×8	0	0	1
Другой модуль	Не-определение

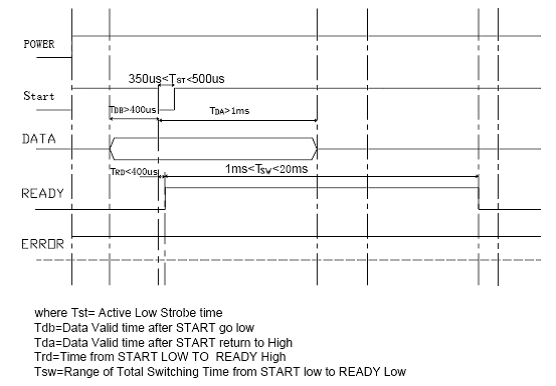

1x4 оптически переключатель - диаграмма времени

1x4 оптически переключатель - размер

Данные по заказа

Режим

Длина волны

Тип переключателя

Тип напряжения тока

Тип волокна

Диаметр волокна

Длина волокна

Соединитель

S=SM M=MM

85=850nm

13=1310nm

14=1490nm

15=1550nm

162= 1625nm

165=1650nm

13/15=1310/1550nm

Запирать на задвижку L=

X= другое

3=5V

5=12V

5=50/125

6=62.5/125

9=9/125

X= другое

25=250um

90=900um;

20=2.0mm

30=3.0mm

X= другое

05=0.5m

10=1.0m

15=1.5m

X=Other

O=None

1=FC

2=SC

3=ST

4=LC
