Модуль Pigtailed 2 ABS сети CWDM Mux Demux Acess каналов
GEZHI Photonics CWDM (грубое разделение передавая по мультиплексу) MUX/DEMUX волны (мультиплексор/демультиплексор) гибкое, недорогое решение которое включает расширение существующей емкости волокна. Длины волны поддержки ITU-T G694.2 CWDM модулей GEZHI Photonics CWDM MUX/DEMUX между 1270 nm до 1610 nm в 20 инкрементах nm.
Они признавают тариф любых данных и любой протокол на любом порте до 10 Gpbs, также 40 Gbps и 100 Gbps. CWDM MUX & DEMUX над простым волокном способно на приходить до 18 оптически сигналов в одиночное волокно и поддерживает широкий ряд архитектур, выстраивая в ряд от масштабируемых связей точкаых-точка до 2 кольца защищенных волокном. Мы предлагаем полное портфолио модуля CWDM Mux Demux над двойным волокном или симплексное волокно, с типами пакета пластиковой кассеты модуля ABS, 19" коробка шкафа mountable или рынк-стандартного LGX упаковывая, изготовленные на заказ каналы длины волны доступно.
Детали деталя:
- 2 mux каналов CWDM
- Порт Com симплексный
- Модуль pigtailed ABS
- Оно оборудовано с портами конфигурации как монитор, срочный порт согласно выбору клиента (см. варианты)
- Фронт - панель оборудована с переходниками согласно выбору клиента (см. варианты)
- Пассивный, отсутствие требуемого электричества. (CA. MTBF 500 лет)
- Низкая вносимая потеря
- Простой для установки, не требует никаких конфигурации или обслуживания
- Производственные площади ISO 9001
Спецификация:
| Параметр |
Канал 4 |
Канал 8 |
Канал 16 |
| Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
| Длина волны канала (nm) |
1270~1610 |
| Разбивочная точность длины волны (nm) |
±0.5 |
| Дистанционирование канала (nm) |
20 |
| Passband канала (ширина полосы частот @-0.5dB (nm) |
>13 |
| Вносимая потеря (dB) |
≤1.6 |
≤2.5 |
≤4.5 |
| Единообразие канала (dB) |
≤0.6 |
≤1.0 |
≤1.5 |
| Пульсация канала (dB) |
0,3 |
| Изоляция (dB) |
Смежный |
N/A |
>30 |
N/A |
>30 |
N/A |
>30 |
| Несмежный |
N/A |
>40 |
N/A |
>40 |
N/A |
>40 |
| Чувствительность температуры потери Inertion (dB/℃) |
<0>
|
| Переносить температуры длины волны (nm/℃) |
<0>
|
| Потеря поляризации зависимая (dB) |
<0>
|
| Рассеивание режима поляризации |
<0>
|
| Направленность (dB) |
>50 |
| Потеря возвращения (dB) |
>45 |
| Максимальная регуляция силы (mW) |
300 |
| Температура Opterating (℃) |
-5~+75 |
| Температура хранения (℃) |
-40~85 |
| Размер пакета (mm) |
L100 x W80 x H10 |
L140 x W115 x H18 |
Спецификация может изменить без предварительного уведомления.
Выше спецификация для прибора без соединителя.
Упорядочение информации
| CWDM |
XX |
X |
XX |
X |
X |
XX |
| |
Количество каналов |
Confi
- guration
|
1-ый канал |
Тип волокна |
Длина волокна |
Соединитель In/Out |
|
Канал 04=4
Канал 08=8
Канал 16=16
Канал 18=18
Канал N=N
|
M=Mux
D=Demux
O=OADM
|
27=1270nm
......
47=1470nm
49=1490nm
......
61=1610nm
SS=special
|
волокно 1=Bare
свободная трубка 2=900um
3=2mmCable
4=3mmCable
|
1=1m
2=2m
S=Specify
|
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
S=Specify
|
GEZHI Photonics обеспечивает полное портфолио CWDM Mux Demux и оптически добавьте блоки мультиплексора падения (OADM) для того чтобы одеть все применения как: Гигабит & 10G локальные сети, SDH/SONET, ATM, ESCON, канал волокна, FTTx и CATV. И мы обеспечиваем опционные гаван конфигурации как: Срочный порт порта, порта монитора, passband 1310nm и порта 1550nm для этих мультиплексоров согласно выбору клиента.

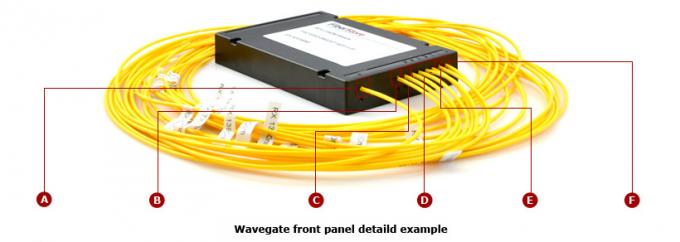

Фронт - детали панели
Общий порт:
- Соединители LC, SC, ST и FC доступные.
Порт стандарта 1310nm b:
- Позволяет сигналу наследия 1310nm пройти. Что сказать, он может снести оптику LR, оптику etc LX.
- Соединители LC, SC, ST и FC доступные.
Порт стандарта 1550nm c:
- Позволяет сигналу наследия 1550nm пройти. Что сказать, он может снести оптику ER, оптику ZR, оптику LX, оптику etc ZX.
- Соединители LC, SC, ST и FC доступные.
Порт d Mux/Demux для специфических длин волны:
- Соединители LC, SC, ST и FC доступные.
- Уступчивый со стандартом ITU G.657A1 как дефолт.
Порт e срочный:
- Включает каскадировать 2 модулей CWDM mux/demux, удваивая пропускную способность канала на общей связи волокна.
- Изоляция канала 15dB как дефолт, 16dB ~40dB доступное по запросу.
- Соединители LC, SC, ST и FC доступные.
Порт монитора f:
- Соединяет измерение/контрольное оборудование, как метры силы или анализаторы сети, с выходами модуля.
- Когда законченный контроль, отключает аппаратуры и сеть выведены непотревоженный.
- Соединители LC, SC, ST и FC доступные.
- Процент крана 5% как дефолт, 1%, 2%, 3%, или 10% доступное по запросу.
ПРИМЕЧАНИЕ:
Фактический план зависит от выбранного типа соединителя так же, как других факторов. Однако, остается, что sameWe обеспечивает основная схема опционные гаван конфигурации как: Срочный порт порта, порта монитора, passband 1310nm и порта 1550nm для этих мультиплексоров согласно выбору клиента, при использовании с 1310nm наследием SDH/SONET, длины волны CWDM 1270, 1290, 1310, 1330 и 1350nm не будут должны быть использованы. При использовании с 1550nm наследием SDN/SONET, длины волны CWDM 1510, 1530, 1550, 1570 и 1590nm не должны быть использованы.
Механические детали для расквартировывать
