8мс голодают выключатель обходов переключателей 2кс2 петли времени переключения оптически оптически

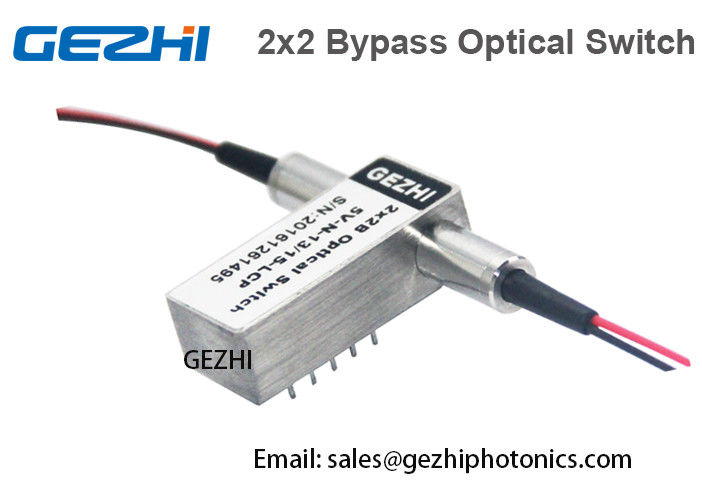

8ms Fast Switching Time Loop Optical Switches 2x2 Optical Bypass Switch

Большие изображения : 8мс голодают выключатель обходов переключателей 2кс2 петли времени переключения оптически оптически

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	GEZHI or OEM
Сертификация:	CE/FCC/RoHS/TUV/UL
Номер модели:	ГЗ-оптически переключатели

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Get Latest Price
Упаковывая детали:	2pcs в пене с бумажной коробкой
Время доставки:	дни 2~7working
Поставка способности:	60000pcs в месяц

контакт

Подробное описание продукта

Название продукта:	Оптически выключатель обходов	Длина волны:	850nm или 1310/1550nm
Канал:	2x2B	Контролируйте тип:	Запирать на задвижку или Не-запирать на задвижку
Соединитель:	ЛК/СК/ФК/СТ (ПК или АПК)	Применение:	Предохранение от и восстановление сети
Высокий свет:	волоконно оптический коммутатор , переключатель стекловолокна

2x2 оптически переключатели петли времени выключателя обходов 8ms быстрые переключая оптически

Переключатель обхода серии 2x2 GEZHI opto-механический волоконнооптический обеспечивает оптически выключатель обходов 2 x 2 в одиночном компактном пакете. Прибор соединяет оптически каналы путем сразу входящие оптически сигналы в выбранные волокна выхода. Переключатель двухнаправленн.

Эти оптически переключатели доступны в одиночном режиме и мультимодны и на или длины волны 1310nm или 1550nm.

Главные особенности

- Самый небольшой размер

- Низкая потеря ‐ ввода

- Быстрая переключая скорость

- PCB Mountable

- Доступный в одиночном режиме/Multi режиме

- Соответствие RoHS

Применения

- Оптически предохранение от и восстановление сети

- Оптически контроль сети

- Reconfigurable добавьте/мультиплексоры падения

- Предохранение от оборудования для передачи

- Научные исследования и разработки

- Маршрутизатор длины волны

Спецификация

Параметры	Мультимодный	Однорежимный	Блок
Диапазон длины волны	650 \| 1310	1260 \| 1670	nm
Испытывая длина волны	650/780/850/980/1064/1310	1310/1490/1550/1625/1650	nm
Вносимая потеря	Тип: 0,6, Макс: 1,0	Тип: 0,5, Макс: 0,8	dB
Потеря возвращения	≥ 30	≥ 50	dB
Помеха	≥ 35	≥ 50	dB
PDL	≤ 0,05		dB
WDL	≤ 0,25		dB
TDL	≤ 0,25		dB
Повторимость	≤ ±0.02		dB
Электропитание	3,0 или 5,0		v
Продолжительность жизни	≥ 107		Цикл
Время переключателя	≤ 8		госпожа
Сила передачи	≤ 500		mW
Температура деятельности	-40 \| +85		℃
Температура хранения	-40 \| +85		℃
Вес	16		g
Размер	(L) 27 x (w) 12,6 x (h) 8,5 (±0.2)		mm

Примечание:
1. Все параметры для прибора без соединителей.
спецификации 2.Special можно подгонять согласно требованиям клиента.

Оптически маршрут

Fs OSW-2x2-1.jpg

Применение

Электрические управляя требования

Оптически путь		Электрический привод				Состояние датчика
2x2B		1	5	6	10	3-4,7-8	2-3,8-9
Запирать на задвижку	P1-P3	N/A	N/A	GND	+5V	ОТКРЫТЫЙ	КОНЕЦ
Запирать на задвижку	P1-P4 / P2-P3	+5V	GND	N/A	N/A	КОНЕЦ	ОТКРЫТЫЙ
Не- запирать на задвижку	P1-P3	N/A	N/A	N/A	N/A	ОТКРЫТЫЙ	КОНЕЦ
Не- запирать на задвижку	P1-P4 / P2-P3	+5V	N/A	N/A	GND	КОНЕЦ	ОТКРЫТЫЙ

Функциональная диаграмма

Спецификация	Напряжение тока	Настоящий	Резистор
запирать на задвижку 5V	4.5~5.5	36~44mA	125Ω
Не-запирать на задвижку 5V	4.5~5.5	26~32mA	175Ω
запирать на задвижку 3V	2.7~3.3	54~66mA	50Ω
Не-запирать на задвижку 3V	2.7~3.3	39~47mA	70Ω

Механические размеры (блок: mm)

Fs OSW-2x2B.jpg

GEZHI Photonics обеспечивает подгонянные переключатели дизайна оптически для встречи особенного контроля и применений. Также, GEZHI Photonics предлагает модульные собрания которые интегрируют другие компоненты для того чтобы сформировать модули или подсистему полные функции. Для деталей, пожалуйста контактируйте GEZHI Photonics на sales@gezhiphotonics.com.

Вопрос:

1. Количество переключая портов: 1, 2, 3, 4, 8, или 12.
2. Какие длины волны вы используя?
3. Которые ядр/размер плакирования вы используя?
4. Какой тип соединителей вам нужен?
5. сколько времени должны волокна быть? Какой размер jacketing?
6. Там все другие особенные требования?

	B	C	D	E	F	G
Режим	Длина волны	Напряжение тока	Модель контроля	Диаметр волокна	Длина волокна	Соединитель
SM: 9/125um	85: 850nm	3: 3V	L: Запирать на задвижку	25: 250um	05: 0.5m	OO: Никакие
M5: 50/125um	13: 1310nm	5: 5V	N: Не-запирать на задвижку	90: 900um	10: 1.0m	FP: FC/PC
M6: 62.5/125um	14: 1490nm	S: Особенный	S: Особенный	20: 2.0mm	15: 1.5m	FA: FC/APC
S: Особенный	15: 1550nm			30: 3.0mm	S: Особенный	SP: SC/PC
	162: 1625nm			S: Особенный		SA: SC/APC
	165: 1650nm					LP: LC/PC
	13/15: 1310/1550nm					ЛА: LC/APC
	S: Особенный					S: Особенный

Например: FSW-2x2B-M6-13-5-L-S-15-FP
