Микро- 1кс1 механические оптически переключатели 850нм или 1260~1650нм конфигурируемое ОАДМ

оптически переключатель 1x1

Микро- 1x1 механические оптически переключатели 850nm или 1260~1650nm конфигурируемое OADM.

Переключатель 1x1 photonics Gezhi механический оптически подключает оптически каналы путем перенаправлять входящий оптически сигнал в выбранное волокно выхода.

механический оптически переключатель 1x1 поддержать всю длину волны на 1260nm~1650nm, оно предлагает ультравысокую надежность, низкую вносимую потерю, быстро переключая скорость так же, как двухнаправленное представление. Оптически переключатели широко использованы для оптически сети, защиты, предохранения от передатчика и приемника, испытательной системы сети и инструментирований.

Особенности:

Вносимая потеря ♦ низкая

Диапазон длины волны ♦ широкий

Помеха ♦ низкая

Стабильность ♦ высокая, высокая надежность

♦ свободное от Эпоксидн на оптически пути

♦ запирая на задвижку и Не-запирая на задвижку

Применения:

Преграждать канала ♦

♦ конфигурируемое добавляет/падение

Системный контроль ♦

Инструментирование ♦

Спецификация:

Штыри:

Тип	Государство	Оптически маршрут	Электрический привод				Датчик состояния
1×1			Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Запирать на задвижку		Светлый конец	--	--	GND	V+	Конец	Раскройте	Раскройте	Конец
	B	P1-P2	V+	GND	--	--	Раскройте	Конец	Конец	Раскройте
Не-запирать на задвижку		Светлый конец	--	--	--	--	Конец	Раскройте	Раскройте	Конец
	B	P1-P2	V+	--	--	GND	Раскройте	Конец	Конец	Раскройте

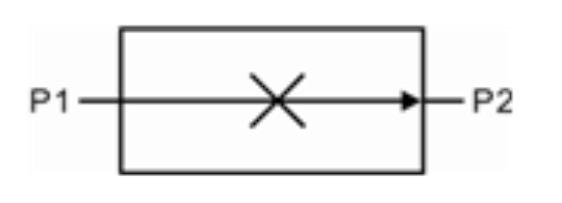

Оптически маршрут:

Состояние a	Состояние b



Упорядочение информации:

Режим	Длина волны	Тип напряжения тока	Модель контроля	Тип волокна	Диаметр волокна	Длина волокна	Соединитель
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Запирать на задвижку N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC





Предложения GEZHI Photonics большинств переключатели оптического волокна доступной высокой эффективности Opto-механические. Наши механические переключатели оптического волокна испытанное внутреннее до пересылки для того чтобы гарантировать что они приедут в идеальные медицинский осмотр и условия труда. В настоящее время конфигурации включают конфигурации 1x1, 1x2, 1x4, 1x8, 2x2, 2x2A, 2x2B, и 2x2BA так же, как двойных 2x2 и двойных обхода 2x2 для одиночного режима или многорежимных волокн. Для больше информации о Opto-механических переключателях оптического волокна, пожалуйста e-электронная почта shirley@gezhiphotonics.com
