Прибор WDM фильтра FTTH/FTTx, грубый мультиплексор разделения длины волны

Модуль WDM фильтра FTTX обширно используемый в EDFA, усилителях Raman, сетях WDM и измерительном оборудовании волоконной оптики основан на технологии (TFF) фильтра тонкого фильма. Прибор совмещает или отделяет свет в разных длинах волн в широком диапазоне длины волны. Он сможет расширить емкость одиночного волокна достигнуть двухнаправленного сообщения, так, что широко использованный в оптически подъеме и расширении сети, или введите новое всестороннее дело etc.

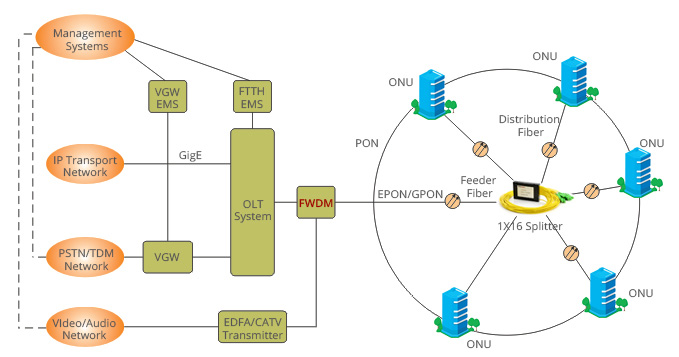

GEZHI Photonics обеспечивает фильтр-основанные приборы фильтра передавать по мултиплексу разделения длины волны (WDM) которые подгоняны к определенным диапазонам длины волны для ваших специальных применений. По мере того как вы могли знать, система сама GEPON работает на 1310/1490, поэтому сигнал CATV здесь поставлен над таким же волокном используя 1550nm, и FWDM место где все этот get «смешанные».





Тип		FWDM
Работая длина волны T: длина волны передачи R: длина волны отражения 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nm	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Вносимая потеря передачи	dB	≤0.80
Вносимая потеря отражения	dB	≤0.60
Изоляция канала передачи	dB	≥30
Изоляция канала отражения	dB	≥17
PDL	dB	≤0.1
Стабилность длины волны термальная	nm/℃	≤0.003
Стабилность вносимой потери термальная	dB/℃	≤0.005
Направленность	dB	≥55
Возвращенная потеря	dB	≥45
Рабочая температура	℃	-20~+70
Температура хранения	℃	-40~+85

Примечание: 1. Изготовление на заказ доступно.

2. pecified без разъема, и добавьте дополнительную потерю 0.2dB в разъем.



• Канал пропуска (передачи): 1310nm
• Канал отражения: 1490nm и 1550nm
• Высокая изоляция изоляции, надежности и канала
• Низкая вносимая потеря и превосходная относящая к окружающей среде надежность
• RoHS уступчивое



• Пакет стеклянной лампы для 250um оголяет волокно
• Стальной пакет пробки для 250um оголяет волокно и волокно 900um
• ABS кладут в коробку для волокна 900um, 2.0mm и 3.0mm
• Примечание: чуть-чуть волокно 250um слишком finne, котор нужно оборудовать с разъемом



Изобразьте a для T13/R15, T14/R1315, WDM фильтра T1415/R13 FTTX
Изображение b для T15/R13, T13/R1415, T15/R1314, WDM фильтра T1314/R15 FTTX
