8 модуль волокна CWDM каналов симплексный

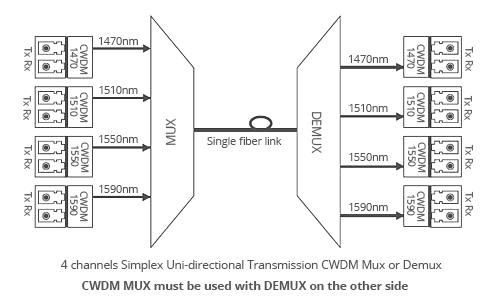

Симплексное CWDM MUX

Работа мультиплексора GEZHI (MUX) с демультиплексором (DEMUX) с другой стороны для одиночной дирекционной передачи данных сверх одно волокно.



Модуль GEZHI Photonics 8CH CWDM Mux/Demux пассивная технология, оно учитывает любой протокол, который нужно транспортировать над связью, покуда он на специфической длине волны (т.е. T1 над волокном на 1570nm транспортировал наряду с локальными сетями 10Gbps на 1590nm). Это учитывает долгосрочные будущие проверки инфраструктуры сети потому что мультиплексоры просто рефрагируют свет на любой скорости сети, независимо от будучи раскрыванными протокола.

GEZHI Photonics обеспечивает полное портфолио CWDM Mux Demux и оптически добавьте блоки мультиплексора падения (OADM) для того чтобы одеть все применения как: Гигабит & 10G локальные сети, SDH/SONET, ATM, ESCON, канал волокна, FTTx и CATV. И мы обеспечиваем опционные гаван конфигурации как: Срочный порт порта, порта монитора, passband 1310nm и порта 1550nm для этих мультиплексоров согласно выбору клиента.

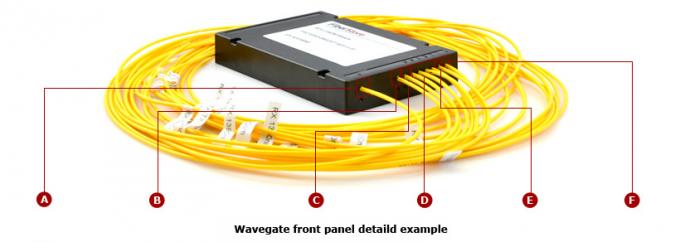

Общий порт:

• Соединители LC, SC, ST и FC доступные.

Порт стандарта 1310nm b:

• Позволяет сигналу наследия 1310nm пройти. Что сказать, он может снести оптику LR, оптику etc LX.
• Соединители LC, SC, ST и FC доступные.

Порт стандарта 1550nm c:

• Позволяет сигналу наследия 1550nm пройти. Что сказать, он может снести оптику ER, оптику ZR, оптику LX, оптику etc ZX.
• Соединители LC, SC, ST и FC доступные.

Порт d Mux/Demux для специфических длин волны:

• Соединители LC, SC, ST и FC доступные.
• Уступчивый со стандартом ITU G.657A1 как дефолт.

Порт e срочный:

• Включает каскадировать 2 модулей CWDM mux/demux, удваивая пропускную способность канала на общей связи волокна.
• Изоляция канала 15dB как дефолт, 16dB ~40dB доступное по запросу.
• Соединители LC, SC, ST и FC доступные.

Порт монитора f:

• Соединяет измерение/контрольное оборудование, как метры силы или анализаторы сети, с выходами модуля.
• Когда законченный контроль, отключает аппаратуры и сеть выведены непотревоженный.
• Соединители LC, SC, ST и FC доступные.
• Процент крана 5% как дефолт, 1%, 2%, 3%, или 10% доступное по запросу.

Фактический план зависит от выбранного типа соединителя так же, как других факторов. Однако, остается, что sameWe обеспечивает основная схема опционные гаван конфигурации как: Срочный порт порта, порта монитора, passband 1310nm и порта 1550nm для этих мультиплексоров согласно выбору клиента, при использовании с 1310nm наследием SDH/SONET, длины волны CWDM 1270, 1290, 1310, 1330 и 1350nm не будут должны быть использованы. При использовании с 1550nm наследием SDN/SONET, длины волны CWDM 1510, 1530, 1550, 1570 и 1590nm не должны быть использованы.
